Positionsgenauigkeit mithilfe von Lichtschranken nachweisen (keine Basisstation erforderlich)

Inhaltsangabe
Keine Header
Zum Nachweisen der Genauigkeit der Abstandsmessung ohne Basisstation kann ein Test durchgeführt werden, bei dem ein Fahrzeug auf gerader Strecke zwei Lichtschranken in einem Abstand von 50 m passiert. Die aufgezeichnete VBO-Datei (bzw. die live-Daten in VBOX Tools) können zum Nachweis der Genauigkeit geprüft werden.

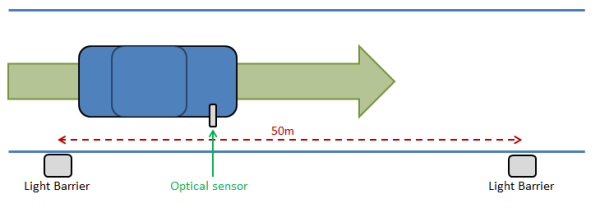

Die folgende Abbildung zeigt zwei Lichtschranken am Straßenrand, die exakt 50 m voneinander entfernt angeordnet sind. Das mit VBOX und optischem Sensor ausgerüstete Auto passiert die erste Lichtschranke nun bei einer Geschwindigkeit von 5 km/h und erhöht anschließend die Geschwindigkeit. Wenn das Auto sich der zweiten Lichtschranke nähert, reduziert das Fahrzeug die Geschwindigkeit, um die Lichtschranke zu passieren und kommt dann vollständig zum Stillstand.

Mit VBOX Tools können Sie die aufgezeichnete VBO-Datei in die Software laden und dann entweder mit dem Messtool im Grafikanzeigefenster den Abstand zwischen den beiden Auslösepunkten (Lichtschranken) messen oder stellen Sie das Berichterstellungstool so ein, dass es den Abstand zwischen den beiden Auslösepunkten angibt. Bei korrekter Ausführung müssen die Abstandsergebnisse perfekt übereinstimmen. Mit den Lichtschranken können ggf. weitere Tests mit größeren Abständen durchgeführt werden.


Anmerkung: Nutzen Sie bitte ein Lasermesssystem, um sicherzustellen, dass der Abstand zwischen den beiden Lichtschranken exakt ist. Lange Maßbänder neigen dazu, sich zu dehnen oder auszulenken, sodass sie nicht zur Überprüfung von Tests geeignet sind.
Zum Beispiel wich die Länge zweier 50-m-Maßbänder in userer Hauptverwaltung um zwei Zentimeter voneinander ab! Aus diesem Grund empfehlen wir ein Lasermessgerät von Bosch zu verwenden, das bis auf wenige mm genau ist (über derartige Entfernungen).
