HD2 Kamera - Fehlerbehebung

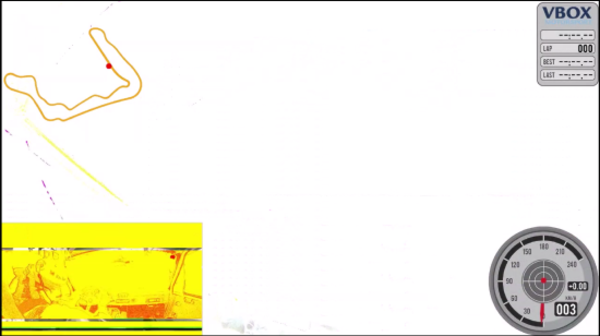

Weiße, rosa oder violette Blitze / blaue Linien

Einige Kunden haben bei der Video-Wiedergabe weiße, rosa oder violette Blitze im Bild festgestellt. Dies tritt am häufigsten bei älteren Fahrzeugen auf, kann aber auch moderne Autos betreffen. Das neueste Firmware-Update reduziert den Effekt dieser Interferenz auf einzelne blaue Linien.


white_flash1 (1).png


Ursache

Dies wird durch elektrische Störungen verursacht, die in erster Linie von dem Zündsystem ausgehen. Aber auch Zündkerzen und Funksysteme können elektrisches Rauschen verursachen. Das HD2-Stromkabel nimmt diese Störungen auf, was wiederum weiße Blitze bei der Video-Wiedergabe verursacht.


Lösung

Aktuelle HD2-Geräte werden mit einem neuen geschirmten Netzteil geliefert (entweder das Zigarettenanzünderkabel RLCAB010LE oder das nicht abgeschlossene Kabel RLCAB014LE), das dieses Problem beseitigt.

Bei älteren Stromkabeln haben wir außerdem herausgefunden, dass das Hinzufügen einer Ferritdrossel dieses Problem in fast allen Fällen beseitigt.

Kunden, die dieses Problem haben und die älteren Netzkabelvarianten (entweder das Zigarettenanzünderkabel RLCAB010L oder das nicht abgeschlossene Kabel RLCAB014L) haben, sollten uns unter Support@racelogic.co.uk kontaktieren. Wir werden entweder ein neues Stromkabel oder Ferrit Choke Kit (RLACS242) kostenlos zur Verfügung stellen.

Installation der Ferritdrossel

Zur Installation der Ferritdrossel befolgen Sie bitte die folgenden Schritte:

  • Verwenden Sie zunächst den im Lieferumfang enthaltenen Schlüssel, um den Ferrit zu öffnen indem Sie die zwei Laschen in die Schlitze am Rand drücken.


img_0972 (1).jpg

  • Wickeln Sie als nächstes das Netzkabel 6 mal um das Ferrit und schließen Sie es.


Ferrite 111.jpg

ferrite_222 (1).jpg
  • Der Ferrit sollte wie in der oberen Abbildung dargestellt, so nah wie möglich am Netzanschluss der Box positioniert sein.
  • Bitte stellen Sie sicher, dass alle Kabel, Antennen und Kameras so weit wie möglich von der Zündspule und dem Verteiler entfernt angebracht sind.

*Kunden, die ein Bosch HKZ Zündsystem verwenden, können Störungen reduzieren, indem sie das Zündsystem von der Spritzwand im Motorraum hinter den Motor verlagern.



Zündkerzenstörungen

In einigen Fällen hilft auch der Einsatz von Zündkerzen mit Wirkwiderständen das elektrische Rauschen in Fahrzeugen weitgehend zu eliminieren.

Im Folgenden finden Sie ein Beispiel für eine Zündkerze mit Wirkungswiderständen von NGK. Das ‚R‘ auf der Seite gibt an, dass die Zündkerze über einen Wirkungswiderstand verfügt. Dies kann von Marke zu Marke variieren und ist nur ein Beispiel dafür, auf was man beim Kauf achten sollte.


ngk_spark-plug (2).jpg



Grüner Bildschirm

In einigen Fällen zeigt die Kamera lediglich einen grünen Bildschirm an.


untitled (1).png

Ursache:

Dies passiert, wenn keine Verbindung zwischen dem Hauptprozessor und dem Video-Eingang der Kamera besteht. Dies kommt meist vor, wenn die Kamera vor dem hochfahren nicht korrekt verbunden wurde. Wenn dieses Problem bei der Bild-in-Bild-Kamera auftritt, ist das Bild-in-Bild deaktiviert und nur das Hauptbild ist sichtbar. Wenn das Problem die Hauptkamera betrifft, wird ein grüner Bildschirm angezeigt, da der Hauptbildschirm nicht ausgeblendet werden kann.

Lösung:

Eine Lösung für dieses Problem wird momentan entwickelt und wird so bald wie möglich verfügbar sein.

In der Zwischenzeit sollten Benutzer sicherstellen, dass beide Kameras vor dem Einschalten der VBOX korrekt verbunden sind.
