10 - HD2 Mathematikkanäle


Mathematikkanäle können verwendet werden, um einen neuen Kanal zu erstellen, der eine Kombination der bestehenden Parameter anzeigt. Ein Beispiel hierfür ist das Gefälle des Geländes, dass aus der Horizontalgeschwindigkeit und der Vertikalgeschwindigkeit errechnet wird.

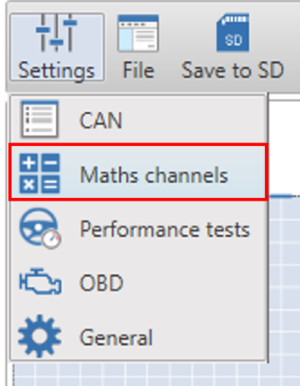

Um einen neuen Mathematikkanal zu einer Szene hinzuzufügen, wählen Sie SETTINGS (Einstellungen) und dann MATHS CHANNELS (Mathematikkanäle) aus, um den Formeleditor zu öffnen.


maths (1).png


Um zu dem Szene-Designer zurückzukehren, verwenden Sie entweder erneut die Schaltfläche SETTINGS (Einstellungen) oder drücken Sie auf das „X“ in der oberen rechten Ecke der allgemeinen Einstellungen.


Maths Channel Overview.png


Der Mathematikkanalbereich ist in drei Bereiche unterteilt:


Maths Channel Overview1.png


  • Das grüne Feld zeigt den Bereich an, in dem neue Mathematikkanäle hinzugefügt werden können. Hier werden auch alle Mathematikkanäle aufgelistet, die aktuell konfiguriert sind.
  • Das lila Feld zeigt den Formeleditor an, der verwendet wird, um neue Gleichungen hinzuzufügen.
  • Das blaue Feld zeigt die Einheiten an, die in der aktuell ausgewählten Gleichung verwendet werden.

Neue Mathematikkanäle erstellen

Klicken Sie auf CREATE NEW (Neuen Kanal erstellen), um einen neuen Mathematikkanal zu erstellen. Dadurch wird ein neuer Mathematikkanal erstellt und der Formeleditor geöffnet.


4 (1).png


Innerhalb des Formeleditors können Sie die mathematische Gleichung und die verfügbaren Kanäle und Funktionen aus der Dropdown-Liste auswählen.

Hier unten finden Sie ein Beispiel für COMBO G.


Maths Channel Create.png


Um zu testen, ob die Gleichung wie erwartet funktioniert, drücken Sie auf TEST. Hierdrauf erscheint ein Fenster, in dem Sie Testwerte eingeben können, woraufhin dann ein Ergebnisfenster angezeigt wird.


Geben Sie einen Namen für den Mathematikkanäle ein und stellen Sie sicher, dass die Einheiten auf der rechten Seite korrekt sind.

Wenn Sie möchten, dass die .vbo-Datei eine Einheit für den Kanal enthält, geben Sie einen Wert in den Bereich unter dem Kanalnamen ein und klicken Sie auf "OK", um die Änderungen zu speichern.


Maths Channel Combo G2.png


Sobald ein Mathematikkanal gespeichert wurde, erscheint er in der Liste der Mathematikkanäle. Der Benutzer kann dann ein Element zuordnen, um die Daten dieses Mathematikkanals im Video-Overlay anzuzeigen.

Weitere Informationen darüber, wie Kanäle Elementen zugeordnet werden können und zur Einstellung der Elemente, finden Sie in dem Anschnitt Elemente. Wählen Sie das von Ihnen verwendete Element aus.



Kanäle

Der Formeleditor zeigt alle Kanäle an, die derzeit von der HD2 aufgezeichnet werden.
Die Standard-Kanäle sind die GPS-Kanäle, die standardmäßig erfasst werden und auf die jederzeit zugegriffen werden kann. Die zusätzlichen Kanäle sind alle konfigurierten CAN-Kanäle oder die bereits existierenden gespeicherten Mathematikkanäle.


9 (1).png



Funktionen

Die integrierten Funktionen sind in der unteren Abbildung dargestellt. Konstanten von G und PI werden ebenfalls unterstützt.


10 (1).png
