06 - Konfigurieren eines TC8V2 für Video VBOX

VBOX Setup

Verbinden Sie das TC8 wie hier beschrieben mit VBOX Setup.



Das TC8 muss mithilfe der Video VBOX-Software auf den CAN-Modus TIMED (Getimet) gestellt werden. In diesem Modus sendet das TC8 die CAN-Daten in durch den Timer-Wert festgelegten Intervallen.





Die unten hervorgehobenen Parameter werden alle verwendet und müssen daher eingestellt werden. Alle anderen Parameter können ihre Standardwerte beibehalten.





Mit der Option Baudrate wird die Bitrate der CAN-Nachrichtenübertragung eingestellt (Standardwert ist 500 kB/s).

Der Timer-Wert wird in Millisekunden (ms) angegeben. Ein kleinerer Wert bedeutet, dass die Daten häufiger gesendet werden, während ein größerer Wert bedeutet, dass die Daten nicht so oft gesendet werden. Es können Werte von 0 bis 65.535 eingegeben werden. Es wird jedoch ein Mindestwert von 10 empfohlen. Unterhalb dieses Werts können die Datenwerte in aufeinanderfolgenden Zyklen wiederholt werden. Wenn 0 eingegeben wird, ändert das Modul diesen Wert nach dem nächsten Einschalten auf 1.

Die Ausgangsfrequenz kann wie folgt berechnet werden:


Frequenz = (1/Timer) * 1.000
Der Timer-Wert für eine gewünschte Frequenz kann wie folgt berechnet werden:
Timer = (1/Frequenz) * 1.000
Im Folgenden werden einige Beispiele von Timer-Werten und ihren Ausgangsfrequenzen gezeigt.



Timer-Wert Frequenz
10 100
50 20
100 10
400 2,5
1.000 1

Weitere Informationen über das Einstellen von Modulen mit der Video VBOX finden Sie in dem Video VBOX Benutzerhandbuch.

Video VBOX Setup

Um Daten eines Moduls aufzeichnen zu können, muss die CAN-Bus-Datei (.dbc) für das entsprechende Modul geladen werden. DBC-Dateien für Racelogic-Module können von der VBOX Automotive Webseite heruntergeladen werden.



Hinweis: Um mit einer Video VBOX kommunizieren zu können, muss das Racelogic-Modul im “Timed CAN”-Modus laufen. Eine Anleitung für die Modul-Einstellung finden Sie im jeweiligen Modul-Handbuch.



Erweitern Sie den Modi-Abschnitt unter “CAN- und Modulkonfiguration (CAN and Module Configuration)” und vergewissern Sie sich, dass “VCI” ausgewählt und die „Bestätigung senden (Send Acknowledge)“-Box mit einem Haken versehen ist.

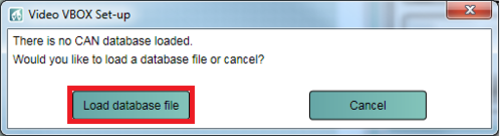

Erweitern Sie nun den Eingänge (Inputs)-Abschnitt in der CAN- und Modulkonfiguration. Die zuvor heruntergeladene CAN-Datei für Ihr Racelogic-Modul kann hier hochgeladen werden, um die CAN-Kanäle für Ihr Fahrzeug einzustellen. Klicken Sie dafür auf Laden (Load)unter Eingänge (Inputs).



4.png 5.png

Nach dem Öffnen der entsprechenden .dbc-Datei, wählen Sie die Kanäle, die Sie aufzeichnen möchten aus. Hierfür erweitern Sie einfach die gewünschten Kanäle und haken diese ab. Wenn alle Kanäle ausgewählt wurden, bestätigen Sie mit “Anwenden (Apply)“.






Die ausgewählten Kanäle werden nun in den Szeneneigenschaften unter CAN- und Modulkonfiguration > Eingänge angezeigt.



ACHTUNG: Sie können nicht gleichzeitig Daten vom Fahrzeug-CAN und einem Racelogic-Eingangsmodul aufzeichnen.



Mehr Info zu Szenenelementen und Szenengestaltung finden Sie im Video VBOX-Handbuch.
