04 - Plazierung der VBOX IISX (eine Antenne)


Die im Lieferumfang der VBOX IISX enthaltene GPS-Antenne ist eine aktive 3,5-V-Antenne. Für eine optimale Signalqualität ist es wichtig, die Antenne frei von Verschmutzungen mit der VBOX zu verbinden. Stellen Sie vor Verbindung der Antenne mit der VBOX sicher, dass beide Anschlüsse frei von jeglichen Staubpartikeln sind. Ersatzantennen sind über Ihren VBOX-Händler erhältlich.


Der Magnetfuß ermöglicht eine rasche und einfache Montage der Antenne auf dem Fahrzeugdach. Sorgen Sie durch Positionierung der Antenne auf dem höchsten Punkt des Fahrzeugs in einem gewissen Mindestabstand zu Hindernissen, die den Satellitenempfang verschatten könnten, für einen optimalen GPS-Signalempfang. Die GPS-Antenne funktioniert am besten, wenn sie über einermetallenen Grundfläche installiert ist (z. B. auf dem Fahrzeugdach).

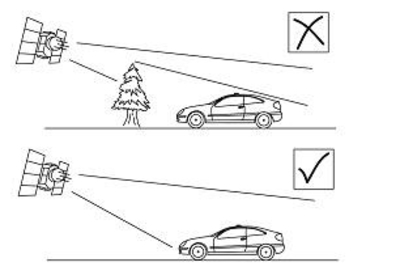

Beachten Sie bitte auch, dass für die Nutzung von GPS-Ausrüstungen eine freie Sicht zum Himmel wichtig ist. Objekte in der Umgebung, wie zum Beispiel hohe Gebäude oder Bäume können das GPS-Signal so verschatten, dass die Anzahl der erfassten Satelliten verringert wird oder aber Reflexionssignale entstehen, welche die Genauigkeit des Systems beeinträchtigen können.




GPS-Antennen benötigen für einen einwandfreien Betrieb eine Grundplatte. Normalerweise erfüllt das Metalldach des Fahrzeugs diese Funktion. Wenn jedoch eine Messung die Anordnung einer Antenne entfernt vom Fahrzeug erforderlich macht, muss die entfernt vom Fahrzeug angeordnete Antenne durch eine spezielle pilzförmige Antenne mit Grundplatte ersetzt werden. Die pilzförmigen Antennen mit integrierter Grundplatte RLVBACS065 sind bei Ihrem VBOX-Vertreter erhältlich.



Pilzförmige Antenne mit integrierter Grundplatte RLVBACS065
