08 - Nutzen des IMU / YAW mit einem anderen Datenlogger


Das Gerät IMU / YAW kann mit dem mitgelieferten Kabel RLVBCAB30-S und der RACELOGIC Konfigurations-Software leicht für den Standalone-Betrieb im CAN-Modus konfiguriert werden.

Konfigurieren einer IMU / YAW mit der RACELOGIC Modulsetup-Software

  1. Schließen Sie das Gerät über das mitgelieferte RLVBCAB030-S-Kabel an einen PC an.
  2. Versorgen Sie das Gerät mit einer angemessenen 12-V-Spannungsquelle.
  3. Starten Sie die RACELOGIC Konfigurations-Software.

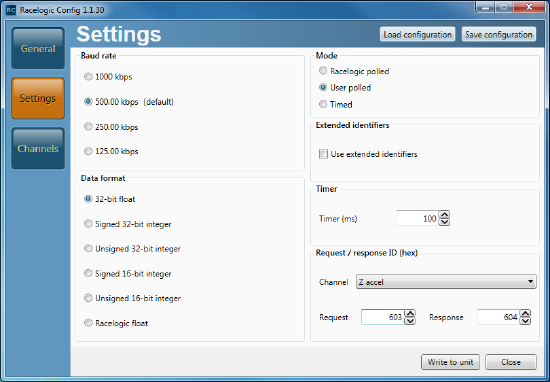

  4. Wählen Sie den COM-Port, dem das Gerät zugeordnet ist (wenn unbekannt, lässt sich das im Gerätemanager überprüfen). Nun zeigt die Software die aktuellen Einstellungen des angeschlossenen Geräts an. Der Screenshot zeigt die Einstellungen für eine IMU04 an.
  5. Nehmen Sie die erforderlichen Änderungen vor und klicken Sie die Schaltfläche „Write to Unit“ (auf das Gerät übertragen).

User Polled (Vom Benutzer abgefragt)

Settings (1).png

Timed Mode (Getimet)



Nach Auswahl des zeitgesteuerten Modus “Timed Mode” können Sie den Timer-Wert einstellen. Dieser wird in Millisekunden (ms) angegeben und liegt zwischen 0 und 30000. Je kleiner der eingegebene Wert ist, desto häufiger werden die Daten gesendet; je größer der Wert ist, desto seltener werden die Daten gesendet.

Der Mindestwert sollte jedoch 10 nicht unterschreiten, da bei jeder darunter liegenden Zahl die Daten ggf. in aufeinanderfolgenden Zyklen wiederholt werden könnten. Falls der Wert 0 eingegeben werden sollte, wird dieser beim nächsten Ein- und Ausschalten automatisch auf 1 geändert.


Die Ausgangsfrequenz kann wie folgt berechnet werden:
    Frequenz = (1/Timer) * 1.000


Der Timer-Wert für eine gewünschte Frequenz kann wie folgt berechnet werden:
    Timer = (1/Frequenz) * 1.000


Im Folgenden werden einige Beispiele von Timer-Werten und ihren Ausgangsfrequenzen gezeigt:


Timer-Wert (ms) Frequenz (Hz)
10 100
50 20
100 10
400 2,5
1.000 1


Hinweis: Wenn Änderungen mit der VBOX-Setup-Software vorgenommen werden, muss das IMU /YAW-Gerät ausgeschaltet und wieder hochgefahren werden, damit die Änderungen wirksam werden.
