04 - Anschließen des MIM an eine VBOX


Die CAN-Kabelverbindung zwischen einer VBOX und einem MIM01 kann entweder an die Buchse DATA1 oder DATA2 angeschlossen werden, da sie die gleichen CAN-Verbindungen teilen.


g631e6 (1).png


Das MIM01 ist mit zwei CAN-Verbindungen ausgestattet, damit es kaskadierend mit mehreren VBOX-Eingangsmodulen verkettet werden kann.


g631ef6 (1).png


Wenn ein MIM01 an eine andere VBOX als die VBOX Mini angeschlossen ist, werden die Eingangskanäle über das VBOX Setup in VBOX Tools konfiguriert. Wenn die MIM01 über ein CAB05-C Kabel an eine VBOX angeschlossen ist, prüfen Sie, ob die VBOX mit Spannung versorgt wird und über einen seriellen Port an den PC angeschlossen ist. Klicken Sie auf der Hauptmenüleiste auf VBOX Setup. Wenn das Setup-Fenster der VBOX angezeigt wird, finden Sie auf der Seite Channels (Kanäle) die Registerkarte Input Modules (Eingangsmodule).

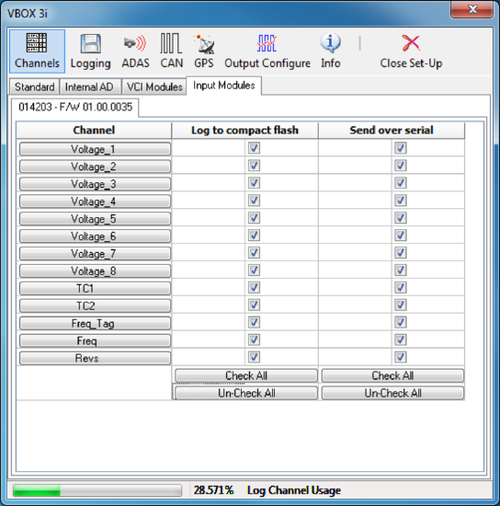

Klicken Sie zum Anzeigen ihrer Inhalte auf die Registerkarte Input Modules (Eingangsmodule). Die Seriennummer und die Firmware-Version des Moduls werden auf der Registerkarte Input Module (Eingangsmodul) angezeigt. Auf dieser Registerkarte befinden sich die Schaltflächen für die Kanäle jedes verfügbaren Eingangs mit Kontrollkästchen zur Aktivierung individueller Kanäle für die Aufzeichnung und Aufnahme in den seriellen Datenstrom.





Konfigurieren eines Eingangskanals

Klicken Sie zum Konfigurieren eines Kanals auf die zu dem Kanal gehörige Schaltfläche. Nun wird ein Setup-Fenster für den Kanal eingeblendet, das die aktuellen Einstellungen anzeigt.


Der Name jedes Eingangskanals kann einschließlich seiner Einheiteneinstellung geändert werden. Außerdem kann auf einzelne Eingangskanäle eine Messskala sowie ein Versatzwert angewendet werden. Für die digitalen Eingangskanäle gibt es weitere Optionen für die Eingangsoptimierung.

Setup der Analogeingangskanäle

Bearbeiten Sie Namen, Einheiten, Messskala und den Versatzwert, und klicken Sie dann zum Speichern der Änderungen auf die Schaltfläche APPLY (Anwenden).


2 (1).png

Channel Name (Kanalname)

Der Benutzer kann den Kanalnamen ändern, damit der Eingangskanal eine aussagekräftige Beschreibung erhält.

Units (Einheiten)

Die Option UNITS (Einheiten) hat keinen Einfluss auf die aufgezeichneten Daten. Hierbei handelt es sich lediglich um eine Beschreibung, damit der Benutzer die Daten interpretieren kann. Die Daten werden lediglich von den für die Messskala und den Versatz gewählten Werten beeinflusst.

Scale (Skala)

Der Skalenwert entspricht in der Gleichung Y = MX + C, die auf das Eingangssignal angewendet wird, dem Wert M.

Offset (Versatz)

In der Gleichung Y = MX + C ist der Versatzwert C.


Klicken Sie hier für weitere Informationen über die Berechnung der Werte für Skala und Versatz.

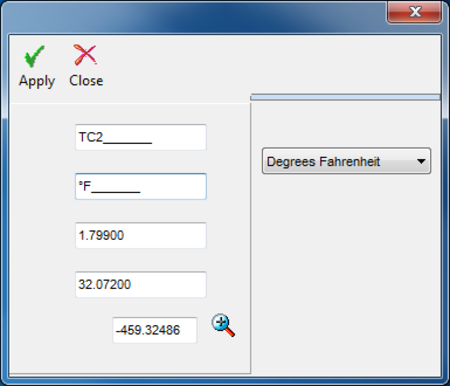

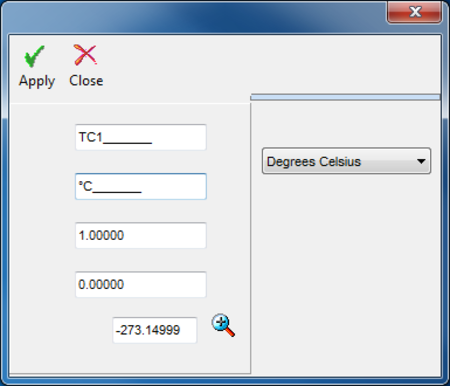

Setup der Thermoelementeingangskanäle

Über das Dropdown-Menü können der Name und die Einheiten sowie der gewählte Temperaturbereich bearbeitet werden. Wenn Celsius, Fahrenheit oder Kelvin als Einheit gewählt werden, sind damit die Messskala und der Versatzwert voreingestellt.


3 (1).png 4 (1).png


Wenn User Defined (Benutzerdefiniert) gewählt wurde, können die Messskala und der Versatzwert ebenfalls geändert werden. Klicken Sie nach Durchführen der Änderungen auf die Schaltfläche Apply (Anwenden), um die neuen Einstellungen anzuwenden.

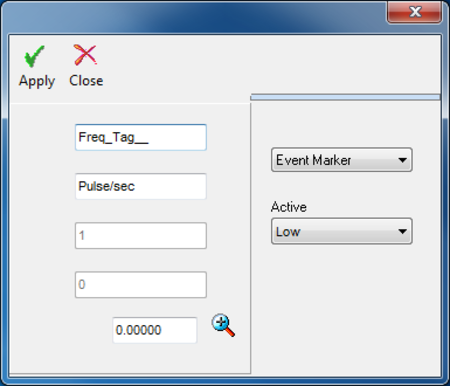

Setup digitaler Eingangskanal 1

Name, Einheiten, Messskala und Versatzwert lassen sich für jeden einzelnen Digitaleingang bearbeiten. Es gibt auch noch weitere Modi und Einstellungen, die sich für jeden Digitaleingangskanal konfigurieren lassen. Diese Modi und Optionen werden über Dropdown-Listen eingestellt. Die Modi und Optionen werden in dem Abschnitt Digitaleingänge weiter oben beschrieben.

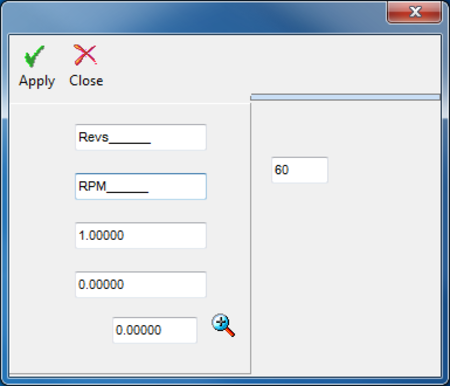

Der digitale Eingangskanal 3 ist für die Drehzahlberechnung dediziert. Über das Kontrollkästchen können optional die Impulse pro Umdrehung eingestellt werden.


9 (1).png 13 (1).png
