Pin-Belegung der Basisstation

Inhaltsangabe
Keine Header




Anschluss 1 POWER - (2-PIN-Lemo)
PIN E/A Funktion Bereich
1 I Spannungsversorgung + 7 V bis 18 V
2 I Erde 0 V






Anschluss 2 - RS232 - 9 PIN SUB-D
PIN I/O Funktion Bereich
2 O RS232 Übertragung +/- 12 V
3 I RS232 Empfang +/- 12 V
5 I Erde 0 V

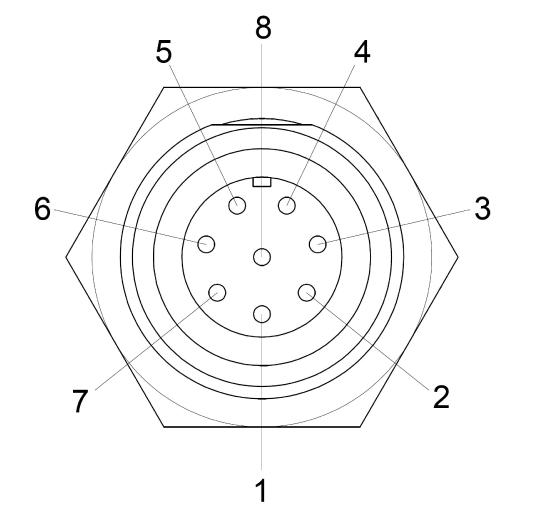

Anschluss 3 Power/ RS232 - 8-PIN-Bulgin
PIN I/O Funktion Bereich
1 O RS232 RTS +/- 12 V
2 O RS232 Übertragung  +/- 12 V
3 I RS232 Empfang +/- 12 V
4 O Spannungsversorgung externes Funkgerät + Vin
5   RS232 Erde 0 V
6 I Spannungsversorgung + 19 V Nenn, 30 V Max.
7 I RS232 CTS +/- 12 V
8   Spannungsversorgung ein/aus Erde 0 V
